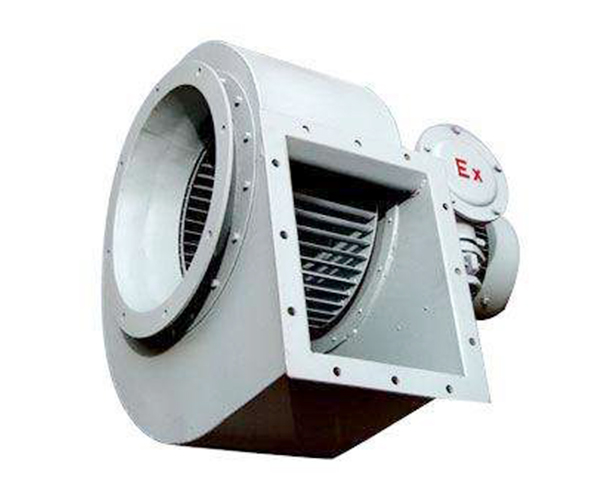

钢制防爆离心风机

B4-72型防爆型离心式通风机、主要有玻璃钢叶轮、机壳、进风口等部分与防暴电机组成、可作为易燃挥发性气体的通风换气只用、其性能和安装尺寸同于4-72型。

24小时销售热线:

150 6661 1791

产品详情

结构特点

防爆离心通风机主要由叶轮、机壳、进风口、调节门及传动部分组成。

(1)铝制叶轮  由12个后倾翼形铝制叶片焊接于弧形的轮盖与平板形的轮盘中间,由于采用了机翼形叶片,保证了风机的高效率、低噪声、高强度。叶轮经静、动平衡校正运转平稳。同一机号的通、引风机叶轮结构相同。

(2)机壳  机壳是用普通钢板焊接而成的蜗形体。风机的机壳制成整体结构。对于引风机,在蜗形板上开有清灰门,同时适当加厚,以防烟灰磨损,延长其使用寿命。

(3)进风口  为收敛流线形的整体结构,用螺栓固定在机壳入口侧。

(4)调节门  用来调节风机流量大小的装置。由13片花辫式叶片组成,均轴向安装在进风口前面。由于采用了外部传动的结构,转动灵活方便。调节范围由90°(全闭)到0°(全开)。调节门的扳把位置,从进风口方向看,在右侧。对于右旋风机,扳把由下往上推是由全闭到全开方向;对于左旋风机,扳把由上往下拉是由全闭到全开方向。

(5)传动组  由主轴、轴承箱,联轴器等组成。主轴由优质钢制成。采用滚动轴承水冷整体轴承箱。因此,需加装输水管,耗水量因环境温度的不同而异,一般按0.5~1m3/h考虑。轴承箱上装有温度计和油位指示器。
